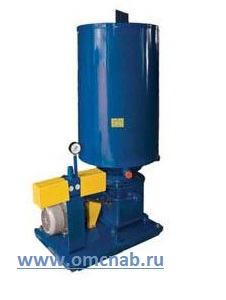

Предназначение станции смазки ССД
Двухмагистральные смазочные станции 0100, 0160, 0630 предназначены для поочередного нагнетания пластичных смазок с числом пенетрации не ниже 260 при +25оС, предварительно отфильтрованных с тонкостью фильтрации не более 250 мкм, в магистрали централизованных двухлинейных автоматических смазочных систем переодического действия концевого типа при температуре окружающей среды от +5 до +40оС.
Технические характеристики станции ССД
|
Наименование параметра
|
Данные параметра
|
|
0100-1
|
0160-1
|
0630-1
|
|
Подача, л/мин
|
0,100
|
0, 160
|
0, 630
|
|
Номинальное давление, МПа
|
10
|
20
|
20
|
|
Номинальная вместимость бака, дм3
|
26
|
60
|
160
|
|
Микропереключатель МП1202
(или выключатель ВП 16Г23Б231-55,3)
|
~660V, ~440V, ~16A
|
|
Ячейка сетки заправочного фильтра, мм
|
0, 25
|
|
Масса (без смазки), кг не более
|
120
|
170
|
250
|
|
Золотниковый распределитель типа
|
1-2-16 ГОСТ 9417-75
|
1-23-63 ГОСТ 9417-75
|
|
Тяговое усилие, кгс
|
3
|
6,3
|
|
Напряжение, В
|
110
|
|
Манометр
|
МТП-1-В3
|
|
Электродвигатель, тип
|
4АА63В4
|
4АХ71В4 или
АИР71В4
|
4АХ80А4 или
АИР80А4
|
|
Мощность, кВт
|
0,37
|
0,75
|
1,1
|
|
Число оборотов, об/мин
|
1400
|
|
Напряжение, В
|
220/380
|
Технические характеристики станции СС
|
Наименование параметра
|
Данные параметра
|
|
0100-2
|
0160-2
|
0630-2
|
|
Подача, л/мин
|
0,100
|
0,160
|
0,630
|
|
Номинальное давление, МПа
|
10
|
20
|
20
|
|
Номинальная вместимость бака, дм3
|
26
|
60
|
160
|
|
Микропереключатель МА1202
(или выключатель ВП 16Г23Б2331-55,3)
|
~660V, ~440V, ~16A
|
|
Ячейка сети заправочного фильтра, мм
|
0,25
|
|
Масса (без смазки) кг не более
|
120
|
170
|
250
|
|
Золотниковый распределитель типа
|
2-2-16 ГОСТ 9417075
|
2-2-63 ГОСТ
9417-75
|
|
Электромагнит, тип
|
МИС 3100Е
|
МИС 5100М или
ЭМ 33-71311-20
|
|
Тяговое усилие, кгс
|
3
|
6,3
|
|
Напряжение, В
|
110
|
|
Манометр
|
МТП-1-В3
|
|
Электродвигатель, тип
|
4АА63В4
|
4АХ71В4 или
АИР71В4
|
4АХ80А4 или
АИР80А4
|
|
Мощность, кВт
|
0,37
|
0,75
|
1,1
|
|
Число оборотов, об/мин
|
1400
|
|
Напряжение,В
|
220/380
|
Станция смазки двухмагистральная ССД-0100-1
Станция смазки двухмагистральная ССД-0100-2
Станция смазки двухмагистральная ССД-0160-1
Станция смазки двухмагистральная ССД-0160-2
Станция смазки двухмагистральная ССД-0630-1
Станция смазки двухмагистральная ССД-0630-2
|
|
