Главная » Пневматика » Пневматика PNEUMAX » Соленоидные клапаны
Версия для печати Версия для печати

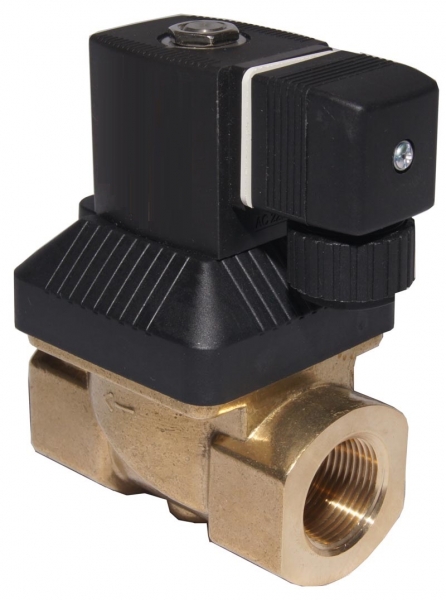

Серия WTR223B соленоидные клапаны для систем под давлением
Оценить

Отзывы RSS 2.0

Нет отзывов об этом продукте

Написать отзыв

Серия WTR223B соленоидные клапаны для систем под давлением

2/2 ходовые соленоидные (электромагнитные) клапаны для систем под давлением серии WTR223B применяются для перекрытия потока жидкости в системах горячего и холодного водоснабжения, а также в других системах под давлением. Рабочее давление соленоидных клапанов серии WTR223B 0,3 - 16 бар. Стандартные модификации соленоидных клапанов серии WTR223B поставляются со склада (см. таблицы ниже).

Основные технические характеристики серии WTR223B

Материал корпуса Кованая латунь BS - стандарт
Кованая латунь BST (с двумя монтажными отверстиями) - стандарт
Нержавеющая сталь SS - заказ
Материал мембраны NBR (нитрил-бутадиеновая резина) - стандарт
FKM (фторэластомер), то же что и FPM, VITON
- стандарт
Температура рабочей среды Для уплотнения NBR: -20... +85 °С
Для уплотнения FKM (FPM, VITON): -20... +130 °С
Типы клапана Нормально закрытый NC - стандарт
Нормально открытый NO - заказ
Рабочее давление 0,3...10 / 0,3...16 / 0,7...16 бар
Вязкость рабочей среды 21 мм2/с (21 сСт)
Напряжение питания катушки 220 VAC - стандарт
24 VDC, 24 VAC, 110 VAC - стандарт
Класс изоляции катушки N (200 °С)
Температура окружающей среды -20 до +50 °С
Продолжительность включения (работы) ПВ 100 %




Технические характеристики и цены клапанов серии WTR223B NC
(нормально закрытые, 2/2 ходовые)

Модификация
серии WTR223B NC 		Присоеди- нительный размер,
G'' 		Диаметр трубо-
провода
Ду, мм 		Рабочее
давление,
бар 		Пропускная способность, Kv, м3/час Внутренний
условный
проход, мм 		Модель
катушки 		Напряжение питания катушки Цена клапана с уплотнением
NBR
-20…+85 °С
Руб с НДС 		Цена клапана с уплотнением
FKM
-20…+130 °С
Руб с НДС
Материал корпуса: кованая латунь - BS
WTR223B-1008
1/4
8
0,3 - 10
 1,4 10 CL1 В зависимости
от модели		 1 416 1 534
WTR223B-1008-N-BS-NC-AC110V 1/4 8 0,3 - 10
1,4 10 CL2 AC110V 1 416 -
WTR223B-1008-N-BS-NC-AC220V 1/4 8 0,3 - 10 1,4 10 CL1 AC220V 1 416 -
WTR223B-1008-N-BS-NC-AC24V 1/4 8 0,3 - 10 1,4 10 CL1 AC24V 1 416 -
WTR223B-1008-N-BS-NC-DC24V 1/4 8 0,3 - 10 1,4 10 CL1 DC24V 1 416 -
WTR223B-1008-F-BS-NC-AC110V 1/4 8 0,3 - 10 1,4 10 CL1 AC110V - 1 534
WTR223B-1008-F-BS-NC-AC220V 1/4 8 0,3 - 10 1,4 10 CL1 AC220V - 1 534
WTR223B-1008-F-BS-NC-AC24V 1/4 8 0,3 - 10 1,4 10 CL1 AC24V - 1 534
WTR223B-1008-F-BS-NC-DC24V 1/4 8 0,3 - 10 1,4 10 CL1 DC24V - 1 534
WTR223B-1010
3/8 10 0,3 - 10 1,4 10 CL1 В зависимости
от модели		 1 416
1 534
WTR223B-1010-N-BS-NC-AC110V 3/8 10 0,3 - 10 1,4 10 CL1 AC110V 1 416 -
WTR223B-1010-N-BS-NC-AC220V 3/8 10 0,3 - 10 1,4 10 CL1 AC220V 1 416 -
WTR223B-1010-N-BS-NC-AC24V 3/8 10 0,3 - 10 1,4 10 CL1 AC24V 1 416 -
WTR223B-1010-N-BS-NC-DC24V 3/8 10 0,3 - 10 1,4 10 CL1 DC24V 1 416 -
WTR223B-1010-F-BS-NC-AC110V 3/8 10 0,3 - 10 1,4 10 CL1 AC110V - 1 534
WTR223B-1010-F-BS-NC-AC220V 3/8 10 0,3 - 10 1,4 10 CL1 AC220V - 1 534
WTR223B-1010-F-BS-NC-AC24V 3/8 10 0,3 - 10 1,4 10 CL1 AC24V - 1 534
WTR223B-1010-F-BS-NC-DC24V 3/8 10 0,3 - 10 1,4 10 CL1 DC24V - 1 534
WTR223B-1015
1/2 15 0,3 - 10 1,4 10 CL1 В зависимости
от модели		 1 652
1770
WTR223B-1015-N-BS-NC-AC110V 1/2 15 0,3 - 10 1,4 10 CL1 AC110V 1 652 -
WTR223B-1015-N-BS-NC-AC220V 1/2 15 0,3 - 10 1,4 10 CL1 AC220V 1 652 -
WTR223B-1015-N-BS-NC-AC24V 1/2 15 0,3 - 10 1,4 10 CL1 AC24V 1 652 -
WTR223B-1015-N-BS-NC-DC24V 1/2 15 0,3 - 10 1,4 10 CL1 DC24V 1 652 -
WTR223B-1015-F-BS-NC-AC110V 1/2 15 0,3 - 10 1,4 10 CL1 AC110V - 1 770
WTR223B-1015-F-BS-NC-AC220V 1/2 15 0,3 - 10 1,4 10 CL1 AC220V - 1 770
WTR223B-1015-F-BS-NC-AC24V 1/2 15 0,3 - 10 1,4 10 CL1 AC24V - 1 770
WTR223B-1015-F-BS-NC-DC24V 1/2 15 0,3 - 10 1,4 10 CL1 DC24V - 1 770
WTR223B-1415
1/2 15 0,3 - 10 2,52 14 CL2 В зависимости
от модели		 1 770 2 242
WTR223B-1415-N-BS-NC-AC110V 1/2 15 0,3 - 10 2,52 14 CL2 AC110V 1 770 -
WTR223B-1415-N-BS-NC-AC220V 1/2 15 0,3 - 10 2,52 14 CL2 AC220V 1 770 -
WTR223B-1415-N-BS-NC-AC24V 1/2 15 0,3 - 10 2,52 14 CL2 AC24V 1 770 -
WTR223B-1415-N-BS-NC-DC24V 1/2 15 0,3 - 10 2,52 14 CL2 DC24V 1 770 -
WTR223B-1415-F-BS-NC-AC110V 1/2 15 0,3 - 10 2,52 14 CL2 AC110V - 2 242
WTR223B-1415-F-BS-NC-AC220V 1/2 15 0,3 - 10 2,52 14 CL2 AC220V - 2 242
WTR223B-1415-F-BS-NC-AC24V 1/2 15 0,3 - 10 2,52 14 CL2 AC24V - 2 242
WTR223B-1415-F-BS-NC-DC24V 1/2 15 0,3 - 10 2,52 14 CL2 DC24V - 2 242
WTR223B-1420
3/4 20 0,3 - 10 2,52 14 CL2 В зависимости
от модели		 1 829 2 301
WTR223B-1420-N-BS-NC-AC110V 3/4 20 0,3 - 10 2,52 14 CL2 AC110V 1 829 -
WTR223B-1420-N-BS-NC-AC220V 3/4 20 0,3 - 10 2,52 14 CL2 AC220V 1 829 -
WTR223B-1420-N-BS-NC-AC24V 3/4 20 0,3 - 10 2,52 14 CL2 AC24V 1 829 -
WTR223B-1420-N-BS-NC-DC24V 3/4 20 0,3 - 10 2,52 14 CL2 DC24V 1 829 -
WTR223B-1420-F-BS-NC-AC110V 3/4 20 0,3 - 10 2,52 14 CL2 AC110V - 2 301
WTR223B-1420-F-BS-NC-AC220V 3/4 20 0,3 - 10 2,52 14 CL2 AC220V - 2 301
WTR223B-1420-F-BS-NC-AC24V 3/4 20 0,3 - 10 2,52 14 CL2 AC24V - 2 301
WTR223B-1420-F-BS-NC-DC24V 3/4 20 0,3 - 10 2,52 14 CL2 DC24V - 2 301
WTR223B-2020
3/4 20 0,3 - 16 5 20 CL1 В зависимости
от модели		 3 009 3 540
WTR223B-2020-N-BS-NC-AC110V 3/4 20 0,3 - 16 5 20 CL1 AC110V 3 009 -
WTR223B-2020-N-BS-NC-AC220V 3/4 20 0,3 - 16 5 20 CL1 AC220V 3 009 -
WTR223B-2020-N-BS-NC-AC24V 3/4 20 0,3 - 16 5 20 CL1 AC24V 3 009 -
WTR223B-2020-N-BS-NC-DC24V 3/4 20 0,3 - 16 5 20 CL1 DC24V 3 009 -
WTR223B-2020-F-BS-NC-AC110V 3/4 20 0,3 - 16 5 20 CL1 AC110V - 3 540
WTR223B-2020-F-BS-NC-AC220V 3/4 20 0,3 - 16 5 20 CL1 AC220V - 3 540
WTR223B-2020-F-BS-NC-AC24V 3/4 20 0,3 - 16 5 20 CL1 AC24V - 3 540
WTR223B-2020-F-BS-NC-DC24V 3/4 20 0,3 - 16 5 20 CL1 DC24V - 3 540
WTR223B-2025
1 25 0,3 - 16 5 20 CL1 В зависимости
от модели		 3 009
3 540
WTR223B-2025-N-BS-NC-AC110V 1 25 0,3 - 16 5 20 CL1 AC110V 3 009 -
WTR223B-2025-N-BS-NC-AC220V 1 25 0,3 - 16 5 20 CL1 AC220V 3 009 -
WTR223B-2025-N-BS-NC-AC24V 1 25 0,3 - 16 5 20 CL1 AC24V 3 009 -
WTR223B-2025-N-BS-NC-DC24V 1 25 0,3 - 16 5 20 CL1 DC24V 3 009 -
WTR223B-2025-F-BS-NC-AC110V 1 25 0,3 - 16 5 20 CL1 AC110V - 3 540
WTR223B-2025-F-BS-NC-AC220V 1 25 0,3 - 16 5 20 CL1 AC220V - 3 540
WTR223B-2025-F-BS-NC-AC24V 1 25 0,3 - 16 5 20 CL1 AC24V - 3 540
WTR223B-2025-F-BS-NC-DC24V 1 25 0,3 - 16 5 20 CL1 DC24V - 3 540
WTR223B-2525
1 25 0,3 - 16 10 25 CL2 В зависимости
от модели		 3 540
4 189
WTR223B-2525-N-BS-NC-AC110V 1 25 0,3 - 16 10 25 CL2 AC110V 3 540 -
WTR223B-2525-N-BS-NC-AC220V 1 25 0,3 - 16 10 25 CL2 AC220V 3 540 -
WTR223B-2525-N-BS-NC-AC24V 1 25 0,3 - 16 10 25 CL2 AC24V 3 540 -
WTR223B-2525-N-BS-NC-DC24V 1 25 0,3 - 16 10 25 CL2 DC24V 3 540 -
WTR223B-2525-F-BS-NC-AC110V 1 25 0,3 - 16 10 25 CL2 AC110V - 4 189
WTR223B-2525-F-BS-NC-AC220V 1 25 0,3 - 16 10 25 CL2 AC220V - 4 189
WTR223B-2525-F-BS-NC-AC24V 1 25 0,3 - 16 10 25 CL2 AC24V - 4 189
WTR223B-2525-F-BS-NC-DC24V 1 25 0,3 - 16 10 25 CL2 DC24V - 4 189
WTR223B-4032
1 1/4 32 0,7 - 16 18 40 CL2 В зависимости
от модели		 6 844
7 552
WTR223B-4032-N-BS-NC-AC110V 1 1/4 32 0,7 - 16 18 40 CL2 AC110V 6 844 -
WTR223B-4032-N-BS-NC-AC220V 1 1/4 32 0,7 - 16 18 40 CL2 AC220V 6 844 -
WTR223B-4032-N-BS-NC-AC24V 1 1/4 32 0,7 - 16 18 40 CL2 AC24V 6 844 -
WTR223B-4032-N-BS-NC-DC24V 1 1/4 32 0,7 - 16 18 40 CL2 DC24V 6 844 -
WTR223B-4032-F-BS-NC-AC110V 1 1/4 32 0,7 - 16 18 40 CL2 AC110V - 7 552
WTR223B-4032-F-BS-NC-AC220V 1 1/4 32 0,7 - 16 18 40 CL2 AC220V - 7 552
WTR223B-4032-F-BS-NC-AC24V 1 1/4 32 0,7 - 16 18 40 CL2 AC24V - 7 552
WTR223B-4032-F-BS-NC-DC24V 1 1/4 32 0,7 - 16 18 40 CL2 DC24V - 7 552
WTR223B-4040
1 1/2 40 0,7 - 16 18 40 CL2 В зависимости
от модели		 6 903
7 611
WTR223B-4040-N-BS-NC-AC110V 1 1/2 40 0,7 - 16 18 40 CL2 AC110V 6 903 -
WTR223B-4040-N-BS-NC-AC220V 1 1/2 40 0,7 - 16 18 40 CL2 AC220V 6 903 -
WTR223B-4040-N-BS-NC-AC24V 1 1/2 40 0,7 - 16 18 40 CL2 AC24V 6 903 -
WTR223B-4040-N-BS-NC-DC24V 1 1/2 40 0,7 - 16 18 40 CL2 DC24V 6 903 -
WTR223B-4040-F-BS-NC-AC110V 1 1/2 40 0,7 - 16 18 40 CL2 AC110V - 7 611
WTR223B-4040-F-BS-NC-AC220V 1 1/2 40 0,7 - 16 18 40 CL2 AC220V - 7 611
WTR223B-4040-F-BS-NC-AC24V 1 1/2 40 0,7 - 16 18 40 CL2 AC24V - 7 611
WTR223B-4040-F-BS-NC-DC24V 1 1/2 40 0,7 - 16 18 40 CL2 DC24V - 7 611
WTR223B-5050
2 50 0,7 - 16 18 50 CL2 В зависимости
от модели		 6 962
8 437
WTR223B-5050-N-BS-NC-AC110V 2 50 0,7 - 16 28 50 CL2 AC110V 6 962 -
WTR223B-5050-N-BS-NC-AC220V 2 50 0,7 - 16 28 50 CL2 AC220V 6 962 -
WTR223B-5050-N-BS-NC-AC24V 2 50 0,7 - 16 28 50 CL2 AC24V 6 962 -
WTR223B-5050-N-BS-NC-DC24V 2 50 0,7 - 16 28 50 CL2 DC24V 6 962 -
WTR223B-5050-F-BS-NC-AC110V 2 50 0,7 - 16 28 50 CL2 AC110V - 8 437
WTR223B-5050-F-BS-NC-AC220V 2 50 0,7 - 16 28 50 CL2 AC220V - 8 437
WTR223B-5050-F-BS-NC-AC24V 2 50 0,7 - 16 28 50 CL2 AC24V - 8 437
WTR223B-5050-F-BS-NC-DC24V 2 50 0,7 - 16 28 50 CL2 DC24V - 8 437
Материал корпуса: кованая латунь c двумя монтажными отверстиями - BST
WTR223B-1008
1/4 8 0,3 - 10 1,4 10 CL1 В зависимости
от модели		 1 475 1 593
WTR223B-1008-N-BST-NC-AC110V 1/4 8 0,3 - 10 1,4 10 CL1 AC110V 1 475 -
WTR223B-1008-N-BST-NC-AC220V 1/4 8 0,3 - 10 1,4 10 CL1 AC220V 1 475 -
WTR223B-1008-N-BST-NC-AC24V 1/4 8 0,3 - 10 1,4 10 CL1 AC24V 1 475 -
WTR223B-1008-N-BST-NC-DC24V 1/4 8 0,3 - 10 1,4 10 CL1 DC24V 1 475 -
WTR223B-1008-F-BST-NC-AC110V 1/4 8 0,3 - 10 1,4 10 CL1 AC110V - 1 593
WTR223B-1008-F-BST-NC-AC220V 1/4 8 0,3 - 10 1,4 10 CL1 AC220V - 1 593
WTR223B-1008-F-BST-NC-AC24V 1/4 8 0,3 - 10 1,4 10 CL1 AC24V - 1 593
WTR223B-1008-F-BST-NC-DC24V 1/4 8 0,3 - 10 1,4 10 CL1 DC24V - 1 593
WTR223B-1010
3/8 10 0,3 - 10 1,4 10 CL1 В зависимости
от модели		 1 534
1 652
WTR223B-1010-N-BST-NC-AC110V 3/8 10 0,3 - 10 1,4 10 CL1 AC110V 1 534 -
WTR223B-1010-N-BST-NC-AC220V 3/8 10 0,3 - 10 1,4 10 CL1 AC220V 1 534 -
WTR223B-1010-N-BST-NC-AC24V 3/8 10 0,3 - 10 1,4 10 CL1 AC24V 1 534 -
WTR223B-1010-N-BST-NC-DC24V 3/8 10 0,3 - 10 1,4 10 CL1 DC24V 1 534 -
WTR223B-1010-F-BST-NC-AC110V 3/8 10 0,3 - 10 1,4 10 CL1 AC110V - 1 652
WTR223B-1010-F-BST-NC-AC220V 3/8 10 0,3 - 10 1,4 10 CL1 AC220V - 1 652
WTR223B-1010-F-BST-NC-AC24V 3/8 10 0,3 - 10 1,4 10 CL1 AC24V - 1 652
WTR223B-1010-F-BST-NC-DC24V 3/8 10 0,3 - 10 1,4 10 CL2 DC24V - 1 652
WTR223B-1015
1/2 15 0,3 - 10 1,4 10 CL1 В зависимости
от модели		 1 711
1 829
WTR223B-1015-N-BST-NC-AC110V 1/2 15 0,3 - 10 1,4 10 CL1 AC110V 1 711 -
WTR223B-1015-N-BST-NC-AC220V 1/2 15 0,3 - 10 1,4 10 CL1 AC220V 1 711 -
WTR223B-1015-N-BST-NC-AC24V 1/2 15 0,3 - 10 1,4 10 CL1 AC24V 1 711 -
WTR223B-1015-N-BST-NC-DC24V 1/2 15 0,3 - 10 1,4 10 CL1 DC24V 1 711 -
WTR223B-1015-F-BST-NC-AC110V 1/2 15 0,3 - 10 1,4 10 CL1 AC110V - 1 829
WTR223B-1015-F-BST-NC-AC220V 1/2 15 0,3 - 10 1,4 10 CL1 AC220V - 1 829
WTR223B-1015-F-BST-NC-AC24V 1/2 15 0,3 - 10 1,4 10 CL1 AC24V - 1 829
WTR223B-1015-F-BST-NC-DC24V 1/2 15 0,3 - 10 1,4 10 CL1 DC24V - 1 829
Материал корпуса: нержавеющая сталь - SS - заказ примечание
WTR223B-1008
1/4 8 0,3 - 10 1,4 10 CL1 В зависимости
от модели		 2 478
2 596
WTR223B-1008-N-SS-NC-AC110V 1/4 8 0,3 - 10 1,4 10 CL1 AC110V 2 478 -
WTR223B-1008-N-SS-NC-AC220V 1/4 8 0,3 - 10 1,4 10 CL1 AC220V 2 478 -
WTR223B-1008-N-SS-NC-AC24V 1/4 8 0,3 - 10 1,4 10 CL1 AC24V 2 478 -
WTR223B-1008-N-SS-NC-DC24V 1/4 8 0,3 - 10 1,4 10 CL1 DC24V 2 478 -
WTR223B-1008-F-SS-NC-AC110V 1/4 8 0,3 - 10 1,4 10 CL1 AC110V - 2 596
WTR223B-1008-F-SS-NC-AC220V 1/4 8 0,3 - 10 1,4 10 CL1 AC220V - 2 596
WTR223B-1008-F-SS-NC-AC24V 1/4 8 0,3 - 10 1,4 10 CL1 AC24V - 2 596
WTR223B-1008-F-SS-NC-DC24V 1/4 8 0,3 - 10 1,4 10 CL1 DC24V - 2 596
WTR223B-1010
3/8 10 0,3 - 10 1,4 10 CL1 В зависимости
от модели		 2 478 2 596
WTR223B-1010-N-SS-NC-AC110V 3/8 10 0,3 - 10 1,4 10 CL1 AC110V 2 478 -
WTR223B-1010-N-SS-NC-AC220V 3/8 10 0,3 - 10 1,4 10 CL1 AC220V 2 478 -
WTR223B-1010-N-SS-NC-AC24V 3/8 10 0,3 - 10 1,4 10 CL1 AC24V 2 478 -
WTR223B-1010-N-SS-NC-DC24V 3/8 10 0,3 - 10 1,4 10 CL1 DC24V 2 478 -
WTR223B-1010-F-SS-NC-AC110V 3/8 10 0,3 - 10 1,4 10 CL1 AC110V - 2 596
WTR223B-1010-F-SS-NC-AC220V 3/8 10 0,3 - 10 1,4 10 CL1 AC220V - 2 596
WTR223B-1010-F-SS-NC-AC24V 3/8 10 0,3 - 10 1,4 10 CL1 AC24V - 2 596

Есть вопросы?

Вы можете задать нам вопрос(ы) с помощью следующей формы.

Имя:

Email

Пожалуйста, сформулируйте Ваши вопросы относительно Серия WTR223B соленоидные клапаны для систем под давлением:


Введите число, изображенное на рисунке
code

pageTracker._initData(); pageTracker._trackPageview();
