Серия WTR223 универсальные соленоидные клапаны
Оценить

Отзывы RSS 2.0

Нет отзывов об этом продукте

Написать отзыв

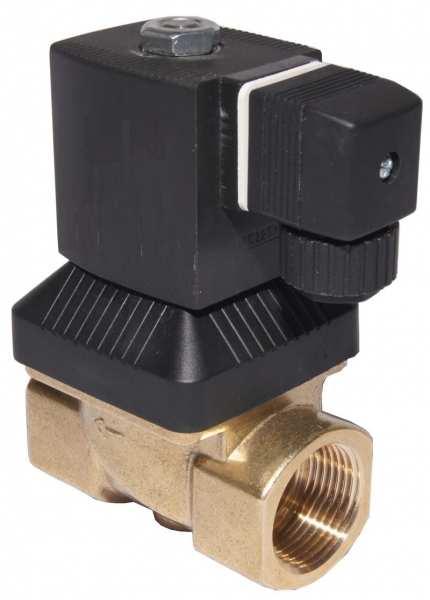

Серия WTR223 универсальные соленоидные клапаны

Российские универсальные соленоидные (электромагнитные) клапаны для воды серии WTR223 не требуют минимального давления в системе (рабочее давление 0 - 10 бар). Серия WTR223 предназначена для управления потоками жидких и газообразных сред, не агрессивных к материалам корпуса (кованая латунь или нержавеющая сталь) и мембраны. Вы можете купить стандартные модификации WTR223 со склада ("стандарт" - см. таблицы ниже).

Основные технические характеристики клапанов серии WTR223

Материал корпуса
Кованая латунь BS - стандарт
Кованая латунь BST (с двумя монтажными отверстиями) - стандарт
Нержавеющая сталь SS - заказ
Материал мембраны
NBR (нитрил-бутадиеновая резина) - стандарт
FKM (фторэластомер), то же что и FPM, VITON - стандарт
Температура рабочей среды С уплотнением NBR: -20... +85 °С
С уплотнением FKM (FPM, VITON): -20... +130 °С
Тип соленоидного клапана Нормально закрытый NC - стандарт
Рабочее давление 0 - 10 бар
Вязкость рабочей среды 21 мм2/с (21 сСт)
Напряжение питания катушки 220 VAC - стандарт
24 VDC, 24 VAC, 110 VAC - стандарт
Класс изоляции катушки N (200 °С)
Температура окружающей среды -20 до +50 °С
Продолжительность включения (работы) ПВ 100 %

Технические характеристики и цены клапанов серии WTR223 NC
(нормально закрытые, 2/2 ходовые)

Модификация
серии WTR223 NC 		Присоеди- нительный
размер,
G'' 		Диаметр трубо провода
Ду, мм 		Рабочее
давление,
бар 		Пропускная способность, Kv, м3/час Внутренний
условный
проход, мм 		Модель
катушки 		Напряжение питания катушки Цена клапана с уплотнением
NBR
-20…+85 °С
Руб с НДС 		Цена клапана с уплотнением
FKM
-20…+130 °С
Руб с НДС
Материал корпуса: кованая латунь - BS
WTR223-1408 1/4 8 0-10 2,52 14 CL2 В зависимости
от модели		 1 947
2 065
WTR223-1408-N-BS-NC-AC110V 1/4 8 0-10 2,52 14 CL2 AC110V 1 947 -
WTR223-1408-N-BS-NC-AC220V 1/4 8 0-10 2,52 14 CL2 AC220V 1 947 -
WTR223-1408-N-BS-NC-AC24V 1/4 8 0-10 2,52 14 CL2 AC24V 1 947 -
WTR223-1408-N-BS-NC-DC24V 1/4 8 0-10 2,52 14 CL2 DC24V 1 947 -
WTR223-1408-F-BS-NC-AC110V 1/4 8 0-10 2,52 14 CL2 AC110V - 2 065
WTR223-1408-F-BS-NC-AC220V 1/4 8 0-10 2,52 14 CL2 AC220V - 2 065







AC24V - 2 065
WTR223-1408-F-BS-NC-DC24V 1/4 8 0-10 2,52 14 CL2 DC24V - 2 065
WTR223-1410


3/8 10 0-10 2,52 14 CL2 В зависимости
от модели		 1 947 2 065
WTR223-1410-N-BS-NC-AC110V 3/8 10 0-10 2,52 14 CL2 AC110V 1 947 -
WTR223-1410-N-BS-NC-AC220V 3/8 10 0-10 2,52 14 CL2 AC220V 1 947 -
WTR223-1410-N-BS-NC-AC24V 3/8 10 0-10 2,52 14 CL2 AC24V 1 947 -
WTR223-1410-N-BS-NC-DC24V 3/8 10 0-10 2,52 14 CL2 DC24V 1 947 -
WTR223-1410-F-BS-NC-AC110V 3/8 10 0-10 2,52 14 CL2 AC110V - 2 065
WTR223-1410-F-BS-NC-AC220V 3/8 10 0-10 2,52 14 CL2 AC220V - 2 065
WTR223-1410-F-BS-NC-AC24V 3/8 10 0-10 2,52 14 CL2 AC24V - 2 065
WTR223-1410-F-BS-NC-DC24V 3/8 10 0-10 2,52 14 CL2 DC24V - 2 065
WTR223-1415


1/2 15 0-10 2,52 14 CL2 В зависимости
от модели		 1 652 2 065
WTR223-1415-N-BS-NC-AC110V 1/2 15 0-10 2,52 14 CL2 AC110V 1 947 -
WTR223-1415-N-BS-NC-AC220V 1/2 15 0-10 2,52 14 CL2 AC220V 1 652 -
WTR223-1415-N-BS-NC-DC24V 1/2 15 0-10 2,52 14 CL2 DC24V 1 947 -
WTR223-1415-F-BS-NC-AC110V 1/2 15 0-10 2,52 14 CL2 AC110V - 2 065
WTR223-1415-F-BS-NC-AC220V 1/2 15 0-10 2,52 14 CL2 AC220V - 2 065
WTR223-1415-F-BS-NC-DC24V 1/2 15 0-10 2,52 14 CL2 DC24V - 2 065
WTR223-1420


3/4 20 0-10 2,52 14 CL2 В зависимости
от модели		 1 888 2 301
WTR223-1420-N-BS-NC-AC110V 3/4 20 0-10 2,52 14 CL2 AC110V 2 183 -
WTR223-1420-N-BS-NC-AC220V 3/4 20 0-10 2,52 14 CL2 AC220V 1 888 -
WTR223-1420-N-BS-NC-DC24V 3/4 20 0-10 2,52 14 CL2 DC24V 2 183 -
WTR223-1420-F-BS-NC-AC110V 3/4 20 0-10 2,52 14 CL2 AC110V - 2 301
WTR223-1420-F-BS-NC-AC220V 3/4 20 0-10 2,52 14 CL2 AC220V - 2 301
WTR223-1420-F-BS-NC-DC24V 3/4 20 0-10 2,52 14 CL2 DC24V - 2 301
WTR223-2020


3/4 20 0-10 5 20 CL3 В зависимости
от модели		 3 540 3 776
WTR223-2020-N-BS-NC-AC110V 3/4 20 0-10 5 20 CL3 AC110V 3 540 -
WTR223-2020-N-BS-NC-AC220V 3/4 20 0-10 5 20 CL3 AC220V 3 540 -
WTR223-2020-N-BS-NC-DC24V 3/4 20 0-10 5 20 CL3 DC24V 3 540 -
WTR223-2020-F-BS-NC-AC110V 3/4 20 0-10 5 20 CL3 AC110V - 3 776
WTR223-2020-F-BS-NC-AC220V 3/4 20 0-10 5 20 CL3 AC220V - 3 776
WTR223-2020-F-BS-NC-DC24V 3/4 20 0-10 5 20 CL3 DC24V - 3 776
WTR223-2025


1 25 0-10 5 20 CL3 В зависимости
от модели		 3 540
3 953
WTR223-2025-N-BS-NC-AC110V 1 25 0-10 5 20 CL3 AC110V 3 717 -
WTR223-2025-N-BS-NC-AC220V 1 25 0-10 5 20 CL3 AC220V 3 540 -
WTR223-2025-N-BS-NC-DC24V 1 25 0-10 5 20 CL3 DC24V 3 717 -
WTR223-2025-F-BS-NC-AC110V 1 25 0-10 5 20 CL3 AC110V - 3 953
WTR223-2025-F-BS-NC-AC220V 1 25 0-10 5 20 CL3 AC220V - 3 953
WTR223-2025-F-BS-NC-DC24V 1 25 0-10 5 20 CL3 DC24V - 3 953
Материал корпуса: нержавеющая сталь - SS - заказ
WTR223-1408 1/4 8 0 - 10 2,52 14 CL2 В зависимости
от модели		 3 894
4 012
WTR223-1408-N-SS-NC-AC110V 1/4 8 0 - 10 2,52 14 CL2 AC110V 3 894 -
WTR223-1408-N-SS-NC-AC220V 1/4 8 0 - 10 2,52 14 CL2 AC220V 3 894 -
WTR223-1408-N-SS-NC-AC24V 1/4 8 0 - 10 2,52 14 CL2 AC24V 3 894 -
WTR223-1408-N-SS-NC-DC24V 1/4 8 0 - 10 2,52 14 CL2 DC24V 3 894 -
WTR223-1408-F-SS-NC-AC110V 1/4 8 0 - 10 2,52 14 CL2 AC110V - 4 012
WTR223-1408-F-SS-NC-AC220V 1/4 8 0 - 10 2,52 14 CL2 AC220V - 4 012
WTR223-1408-F-SS-NC-AC24V 1/4 8 0 - 10 2,52 14 CL2 AC24V - 4 012
WTR223-1408-F-SS-NC-DC24V 1/4 8 0 - 10 2,52 14 CL2 DC24V - 4 012
WTR223-1410 3/8 10 0-10 2,52 14 CL2 В зависимости
от модели		 3 894 4 012
WTR223-1410-N-SS-NC-AC110V 3/8 10 0-10 2,52 14 CL2 AC110V 3 894 -
WTR223-1410-N-SS-NC-AC220V 3/8 10 0-10 2,52 14 CL2 AC220V 3 894 -
WTR223-1410-N-SS-NC-AC24V 3/8 10 0-10 2,52 14 CL2 AC24V 3 894 -
WTR223-1410-N-SS-NC-DC24V 3/8 10 0-10 2,52 14 CL2 DC24V 3 894 -
WTR223-1410-F-SS-NC-AC110V 3/8 10 0-10 2,52 14 CL2 AC110V - 4 012
WTR223-1410-F-SS-NC-AC220V 3/8 10 0-10 2,52 14 CL2 AC220V - 4 012
WTR223-1410-F-SS-NC-AC24V 3/8 10 0-10 2,52 14 CL2 AC24V - 4 012
WTR223-1410-F-SS-NC-DC24V 3/8 10 0-10 2,52 14 CL2 DC24V - 4 012
WTR223-1415 1/2 15 0-10 2,52 14 CL2 В зависимости
от модели		 3 953
4 071
WTR223-1415-N-SS-NC-AC110V 1/2 15 0-10 2,52 14 CL2 AC110V 3 953 -
WTR223-1415-N-SS-NC-AC220V 1/2 15 0-10 2,52 14 CL2 AC220V 3 953 -
WTR223-1415-N-SS-NC-DC24V 1/2 15 0-10 2,52 14 CL2 DC24V 3 953 -
WTR223-1415-F-SS-NC-AC110V 1/2
