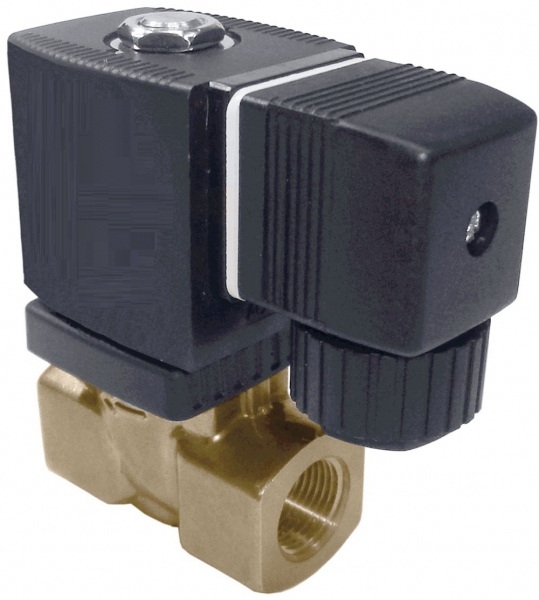

Серия WTR220 быстродействующие клапаны прямого действия
Соленоидные клапаны серии WTR220 по своей конструкции относятся к клапанам прямого действия. Такая конструкция дает им ряд преимуществ перед мембранными клапанами:
- Менее требовательны к очистке рабочей среды: В силу своей конструкции клапаны WTR220 не имеют перепускных и пилотных отверстий, которые могут периодически засоряться и выводить клапан из строя, если рабочая среда плохо отфильтрована;
- Меньшее время срабатывания: В отличие от мембранных клапанов, уплотнение клапанов WTR220 вмонтировано непосредственно в сердечник соленоида, поэтому при перемещении сердечника открытие и закрытие клапана происходит мгновенно. Это особенно актуально для систем дозирования;
- Больший ресурс: Уплотнение клапанов серии WTR220 выполнено в виде резиновой запорной втулки, вмонтированной в сердечник соленоида. Такая конструкция позволяет избежать перегибов уплотнения, свойственных мембранным клапанам, тем самым увеличивает механический ресурс клапана;
- Меньшая стоимость: Клапаны WTR220 имеют простую конструкцию и один типоразмер корпуса для всей серии. В зависимости от модификации клапана, его корпус может иметь один из трех возможных вариантов присоединительной резьбы (G1/4, G3/8, G1/2). Единый типоразмер корпуса для всей серии WTR220 позволяет сократить количество комплектующих, необходимых для сборки клапанов, и снизить тем самым их итоговую стоимость;
За счет этих преимуществ, применение клапанов WTR220 для задач дозирования жидких сред, слива конденсата или технических жидкостей с емкостей без избыточного давления, оказывается более рациональным, чем использование мембранных клапанов.
Основные технические характеристики серии WTR220
| Материал корпуса |
Кованая латунь BS - стандарт |
| Материал мембраны |
NBR (нитрил-бутадиеновая резина) - стандарт |
| Температура рабочей среды |
-20... +85° С |
| Тип клапана |
Нормально закрытый NC - стандарт |
| Рабочее давление |
0-4 бар |
| Вязкость рабочей среды |
21 мм2/с (21 сСт) |
| Напряжение питания катушки |
220 VAC - стандарт
24 VDC, 24 VAC, 110 VAC, 220 VAC - стандарт |
| Класс изоляции катушки |
N (200° С) |
| Температура окружающей среды |
-20 до +50° С |
| Продолжительность включения (работы) |
ПВ 100% |
|
|
Технические характеристики и цены клапанов серии WTR220 NC
(нормально закрытые, 2/2 ходовые)
Модификация
серии WTR2220 NC | Присоеди- нительный размер,
G'' | Диаметр трубо-
провода
Ду, мм | Рабочее
давление,
бар | Пропускная способность, Kv, м3/час | Внутренний
условный
проход, мм | Модель
катушки | Напряжение питания катушки |
Цена клапана с уплотнением
NBR
-20…+85 °С
Руб с НДС |
| Материал корпуса: кованая латунь - BS |
WTR220-0608
|
G1/4 |
8
|
0 - 4
|
0,55 |
6 |
CL2 |
В зависимости
от модели |
1 298,00 |
| WTR220-0608-N-BS-NC-DC24V |
G1/4 |
8 |
0 - 4 |
0,55 |
6 |
CL2 |
DC24V |
1 298,00 |
| WTR220-0608-N-BS-NC-AC24V |
G1/4 |
8 |
0 - 4 |
0,55 |
6 |
CL2 |
AC24V |
1 298,00 |
| WTR220-0608-N-BS-NC-AC110V |
G1/4 |
8 |
0 - 4 |
0,55 |
6 |
CL2 |
AC110V |
1 298,00 |
| WTR220-0608-N-BS-NC-AC220V |
G1/4 |
8 |
0 - 4 |
0,55 |
6 |
CL2 |
AC220V |
1 298,00 |
WTR220-0608-N-BS-NC
(без катушки) |
G1/4 |
8 |
0 - 4 |
0,55 |
6 |
CL2 |
Выбирается при
заказе катушки |
756,20 |
WTR220-0610
|
G3/8 |
10
|
0 - 4
|
0,55 |
6 |
CL2 |
В зависимости
от модели |
1 298,00 |
| WTR220-0610-N-BS-NC-DC24V |
G3/8 |
10 |
0 - 4 |
0,55 |
6 |
CL2 |
DC24V |
1 298,00 |
| WTR220-0610-N-BS-NC-AC24V |
G3/8 |
10 |
0 - 4 |
0,55 |
6 |
CL2 |
AC24V |
1 298,00 |
| WTR220-0610-N-BS-NC-AC110V |
G3/8 |
10 |
0 - 4 |
0,55 |
6 |
CL2 |
AC110V |
1 298,00 |
| WTR220-0610-N-BS-NC-AC220V |
G3/8 |
10 |
0 - 4 |
0,55 |
6 |
CL2 |
AC220V |
1 298,00 |
WTR220-0610-N-BS-NC
(без катушки) |
G3/8 |
10 |
0 - 4 |
0,55 |
6 |
CL2 |
Выбирается при
заказе катушки |
755,20 |
WTR220-0615
|
G1/2 |
15
|
0 - 4
|
0,55 |
6 |
CL2 |
В зависимости
от модели |
1 298,00 |
| WTR220-0615-N-BS-NC-DC24V |
G1/2 |
15 |
0 - 4 |
0,55 |
6 |
CL2 |
DC24V |
1 298,00 |
| WTR220-0615-N-BS-NC-AC24V |
G1/2 |
15 |
0 - 4 |
0,55 |
6 |
CL2 |
AC24V |
1 298,00 |
| WTR220-0615-N-BS-NC-AC110V |
G1/2 |
15 |
0 - 4 |
0,55 |
6 |
CL2 |
AC110V |
1 298,00 |
| WTR220-0615-N-BS-NC-AC220V |
G1/2 |
15 |
0 - 4 |
0,55 |
6 |
CL2 |
AC220V |
1 298,00 |
WTR220-0615-N-BS-NC
(без катушки) |
G1/2 |
15 |
0 - 4 |
0,55 |
6 |
CL2 |
Выбирается при
заказе катушки |
755,20 |
Габаритные размеры клапанов серии WTR220 (присоединение 1/4”, 3/8”, 1/2”)
Структура условного обозначения соленоидных клапанов WTR220 NC (нормально закрытые, 2/2 ходовые)
| |
WTR220 – X – X – X – NC – X |
| Модель корпуса |
Внутренний условный проход,
мм |
Диаметр трубопровода,
Dy, мм |
| 0608 |
6 |
8 |
| 0610 |
6 |
10 |
| 0615 |
6
|
15 |
| Материал мембраны: |
| N – NBR (нитрил-бутадиеновая резина): -20…+85 °С |
| Материал корпуса: |
| BS – кованая латунь - стандарт |
| Тип клапана: |
| NC – нормально закрытый - стандарт |
| Напряжение питания катушки: |
| AC220V, AC110V, AC24V, DC24V |
|
 |
|
|
