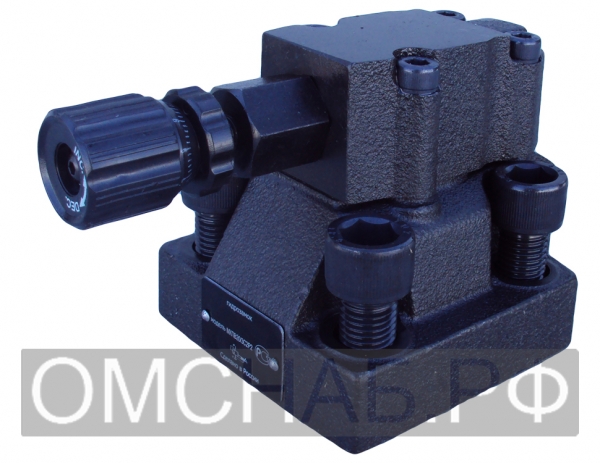

Гидроклапаны предохранительные применяются для предохранения гидросистем от перегрузки при повышении давления, поддержания установленной величины давления и дистанционной разгрузки гидравлических систем. Область применения: гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.Предохранительные клапаны давления МКПВ существуют стыкового и трубного монтажа.
| Марка клапана |
Условный проход, мм |
Номинальное давление, МПа |
Ном. расход масла, л/мин |
Вес, кг |
Габаритные размеры, мм |
| МКПВ-10/ЗС2-Р |
10 |
6,3 |
80 |
3,45 |
138x80x99 |
| МКПВ-10/ЗС2-Р1 |
10 |
6,3 |
80 |
3,45 |
138x80x99 |
| МКПВ-10/ЗС2-Р2 |
10 |
20 |
80 |
3,45 |
138x80x99 |
| МКПВ-10/ЗС2-РЗ |
10 |
32 |
80 |
3,45 |
138x80x99 |
| МКПВ-10/ЗС(*)-Р(**) |
10 |
6,3 |
80 |
4,75 |
158x80x17 |
| МКПВ-10/ЗС(*)-Р1(**) |
10 |
10 |
80 |
4,75 |
158x80x17 |
| МКПВ-10/ЗС(*)-Р2(**) |
10 |
20 |
80 |
4,75 |
158x80x17 |
| МКПВ-10/ЗС(*)-РЗ(**) |
10 |
32 |
80 |
4,75 |
158x80x17 |
| МКПВ-20/ЗС2-Р |
20 |
6,3 |
160 |
4,15 |
146x100x99 |
| МКПВ-20/ЗС2-Р1 |
20 |
|
160 |
4,15 |
146x100x99 |
| МКПВ-20/ЗС2-Р2 |
20 |
20 |
160 |
4,15 |
146x100x99 |
| МКПВ-20/ЗС2-РЗ |
20 |
32 |
160 |
4,15 |
146x100x99 |
| МКПВ-20/ЗС(*)-Р(**) |
20 |
|
160 |
5,45 |
166x100x11 |
| МКПВ-20/ЗС(*)-Р1(**) |
20 |
10 |
160 |
5,45 |
166x100x17 |
| МКПВ-20/ЗС(*)-Р2(**) |
20 |
20 |
160 |
5,45 |
166x100x11 |
| МКПВ-20/ЗС(*)-РЗ(**) |
20 |
32 |
160 |
5,45 |
166x100x11 |
| МКПВ-32/ЗС2-Р |
32 |
6,3 |
320 |
5,95 |
151x113x9 |
| МКПВ-32/ЗС2-Р1 |
32 |
10 |
320 |
5,95 |
151x113x9 |
| МКПВ-32/ЗС2-Р2 |
32 |
20 |
320 |
5,95 |
151x113x9 |
| МКПВ-32/ЗС2-РЗ |
32 |
32 |
320 |
5,95 |
151x113x9 |
| МКПВ-32/ЗС(*)-Р{**) |
32 |
6,3 |
320 |
7,25 |
171x113x11 |
| МКПВ-32/ЗС(*)-Р1(**) |
32 |
10 |
320 |
7,25 |
171x113x11 |
| МКПВ-32/ЗС(*)-Р2{**) |
32 |
20 |
320 |
7,25 |
171x113x11 |
| МКПВ-32/ЗС(*)-РЗ{**) |
32 |
32 |
320 |
7,25 |
171x113x11 |
Обозначение ( + устаревшее наименование)
|
Ду, мм
|
Номинальное давление, МПа
|
Диапазон регулировки, МПа
|
Номинальный расход, л/мин
|
Вид управления разгрузкой
|
Масса, кг
|
|
Клапан МКПВ10/3Т2Р
|
10
|
6,3
|
0,3-0,7
|
80,0
|
Дистанционное гидравлическое управление
разгрузкой
|
3,45
|
|
Клапан МКПВ10/3Т2Р1 (аналог 10-10-1-11)
|
10,0
|
0,5-12,5
|
|
Клапан МКПВ10/3Т2Р2 (аналог 10-20-1-11)
|
20,0
|
2,0-25,0
|
|
Клапан МКПВ10/3Т2Р3 (аналог 10-32-1-11)
|
32,0
|
5,0-35,0
|
|
Клапан МКПВ20/3Т2Р
|
20
|
6,3
|
0,3-0,7
|
160,0
|
4,15
|
|
Клапан МКПВ20/3Т2Р1 (аналог 20-10-1-11)
|
10,0
|
0,5-12,5
|
|
Клапан МКПВ20/3Т2Р2 (аналог 20-20-1-11)
|
20,0
|
2,0-25,0
|
|
Клапан МКПВ20/3Т2Р3 (аналог 20-32-1-11)
|
32,0
|
5,0-35,0
|
|
Клапан МКПВ32/3Т2Р
|
32
|
6,3
|
0,3-0,7
|
320,0
|
5,95
|
|
Клапан МКПВ32/3Т2Р1 (аналог 32-10-1-11)
|
10,0
|
0,5-12,5
|
|
Клапан МКПВ32/3Т2Р2 (аналог 32-20-1-11)
|
20,0
|
2,0-25,0
|
|
Клапан МКПВ32/3Т2Р3 (аналог 32-32-1-11)
|
32,0
|
5,0-35,0
|
| |
|
|
|
|
|
|
|
Клапан МКПВ10/3Т3Р
|
10
|
6,3
|
0,3-0,7
|
80,0
|
Электромагнитное управление разгрузкой,
нормально разгруженный
|
3,45
|
|
Клапан МКПВ10/3Т3Р1 (аналог 10-10-1-133(-131,-132))
|
10,0
|
0,5-12,5
|
|
Клапан МКПВ10/3Т3Р2 (аналог 10-20-1-133(-131,-132))
|
20,0
|
2,0-25,0
|
|
Клапан МКПВ10/3Т3Р3 (аналог 10-32-1-133(-131,-132))
|
32,0
|
5,0-35,0
|
|
Клапан МКПВ20/3Т3Р
|
20
|
6,3
|
0,3-0,7
|
160,0
|
4,15
|
|
Клапан МКПВ20/3Т3Р1 (аналог 20-10-1-133(-131,-132))
|
10,0
|
0,5-12,5
|
|
Клапан МКПВ20/3Т3Р2 (аналог 20-20-1-133(-131,-132))
|
20,0
|
2,0-25,0
|
|
Клапан МКПВ20/3Т3Р3 (аналог 20-32-1-133(-131,-132))
|
32,0
|
5,0-35,0
|
|
Клапан МКПВ32/3Т3Р
|
32
|
6,3
|
0,3-0,7
|
320,0
|
5,95
|
|
Клапан МКПВ32/3Т3Р1 (аналог 32-10-1-133(-131,-132))
|
10,0
|
0,5-12,5
|
|
Клапан МКПВ32/3Т3Р2 (аналог 32-20-1-133(-131,-132))
|
20,0
|
2,0-25,0
|
|
Клапан МКПВ32/3Т3Р3 (аналог 32-32-1-133(-131,-132))
|
32,0
|
5,0-35,0
|
| |
|
|
|
|
|
|
|
Клапан МКПВ10/3Т4Р
|
10
|
6,3
|
0,3-0,7
|
80,0
|
Электромагнитное управление разгрузкой,
нормально нагруженный
|
3,45
|
|
Клапан МКПВ10/3Т4Р1
|
10,0
|
0,5-12,5
|
|
Клапан МКПВ10/3Т4Р2
|
20,0
|
2,0-25,0
|
|
Клапан МКПВ10/3Т4Р3
|
32,0
|
5,0-35,0
|
|
Клапан МКПВ20/3Т4Р
|
20
|
6,3
|
0,3-0,7
|
160,0
|
4,15
|
|
Клапан МКПВ20/3Т4Р1
|
10,0
|
0,5-12,5
|
|
Клапан МКПВ20/3Т4Р2
|
20,0
|
2,0-25,0
|
|
Клапан МКПВ20/3Т3Р3
|
32,0
|
5,0-35,0
|
|
Клапан МКПВ32/3Т4Р
|
32
|
6,3
|
0,3-0,7
|
320,0
|
5,95
|
|
Клапан МКПВ32/3Т4Р1
|
10,0
|
0,5-12,5
|
|
Клапан МКПВ32/3Т4Р2
|
20,0
|
2,0-25,0
|
|
Клапан МКПВ32/3Т4Р3
|
|
|
|
|
