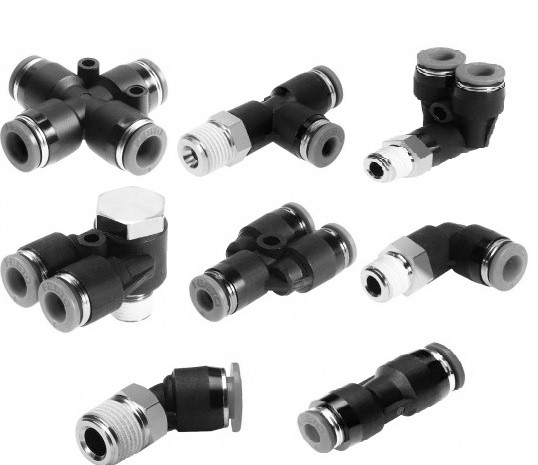

Цанговые фитинги с предназначены для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона и других синтетических материалов. Трубка устанавливается в фитинг и извлекается из него одной рукой.Высокая прочность, компактные размеры и установленное уплотнительное кольцо позволяют использовать фитинг в различных областях машиностроения, включая вакуумные системы. Фитинги имеют корпус из ударопрочного технополимера. Многозубчиковый цанговый зажим выполнен из нержавеющей стали и надежно фиксирует трубку в фитинге. Уплотнение трубки и резьбового соединения осуществляется при помощи колец из пербутана .
Цанговые фитинги серий (резьба-цанга)PC, PCF, PMF - прямой цанговый фитинг,
PB, PD - тройник-разветвитель цанговый Т-образный,
PX - тройник-разветвитель цанговый Y-образный,
PH, PL, PLL - угловой цанговый фитинг,
HVFS - фитинг цанговый с отсечным краном,
PHF- угловой фитинг, резьба-цанга,
PKB - разветвитель Т-образный, резьба - цанга (4трубки).
Цанговые фитинги серий (цанга-цанга)PU - соединитель трубок цанговый,
PM - цанговый фитинг с монтажными гайками,
PW - тройник-переходник цанговый,
PG - переходник цанговый,
PE - тройник-разветвитель цанговый Т-образный,
PV - угловой цанговый фитинг,
PY - тройник-разветвитель цанговый Y-образный,
PZA - разветвитель крестообразный цанговый,
PLJ - угловой фитинг, цанга-трубка,
PYJ - тройник-разветвитель Y-образный, цанга-цанга-трубка,
PGJ - переходник прямой, цанга - трубка,
PEG - тройник-разветвитель цанговый Т-образный c увеличением диаметра,
PK - разветвитель цанговый для 5ти пневматических трубок.
| Резьба трубная цилиндрическая |
| Обозначение |
Число ниток N
на 1" |
Шаг резьбы
S, mm |
Наружный диаметр
резьбы, мм |
Средний диаметр
резьбы, мм |
Внутренний диаметр
резьбы, мм |
| G1/8" |
28 |
0,907 |
9,729 |
9,148 |
8,567 |
| G1/4" |
19 |
1,337 |
13,158 |
12,302 |
11,446 |
| G3/8" |
19 |
1,337 |
16,663 |
15,807 |
14,951 |
| G1/2" |
14 |
1,814 |
20,956 |
19,754 |
18,632 |
| G3/4" |
14 |
1,814 |
26,442 |
25,281 |
24,119 |
| G7/8" |
14 |
1,814 |
30,202 |
29,040 |
27,878 |
| G1" |
11 |
2,309 |
33,250 |
31,771 |
30,292 |
Рабочее давление: 0-0,8 МПа;Присоединительная резьба: M5, М6, 1/8", 1/4", 3/8", 1/2";Внешний диаметр присоединяемой трубки: 4, 6, 8, 10, 12, 14, 16 ммРезьбовые металлические фитинги предназначены для соединения различных элементов пневматических систем, различных переходов на внутренние или наружные резьбы с увеличением или уменьшением диаметра.
|
|
